一、用途:

DX-15A/D型信號繼電器用于電力系統二次電路的繼電保護線路中，作為直流回路動作指示信號用。

二、主要技術數據:

額定值：DC 220V、110V、48V、24V、12V、0.01A、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、0.75A、1A。

復歸電壓：DC 220V、110V、48V、24V、12V。

觸點形式：DX-15A、B/D 2付斷電保持動合觸點1付斷電復歸動合觸點；信號牌為電動復歸。DX-15A、B/S 2付斷電保持動合觸點2付斷電復歸動合觸點；信號牌為手動復歸。

動作值：電壓型繼電器不大于70%額定電壓；電流型繼電器不大于90%額定電流；復歸線圈的動作電壓不大于80%額定電壓。

返回值：不大于2%。

動作時間：動合觸點的閉合時間不大于20ms。

功率消耗：電壓型繼電器不大于3W；電流型繼電器不大于0.2W；復歸線圈不大于5W。

觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量

為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2kV(有效值)、50Hz交流電壓歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。

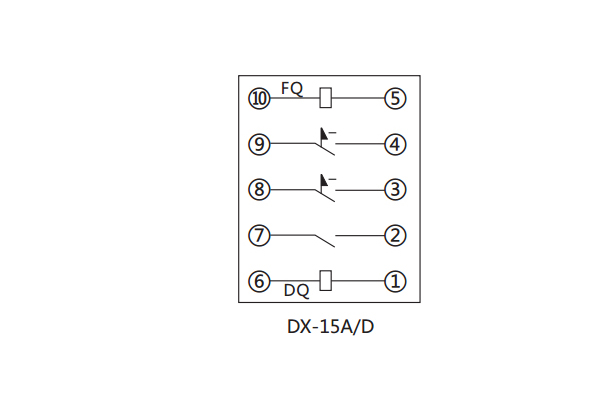

三、內部接線及外引接線圖：

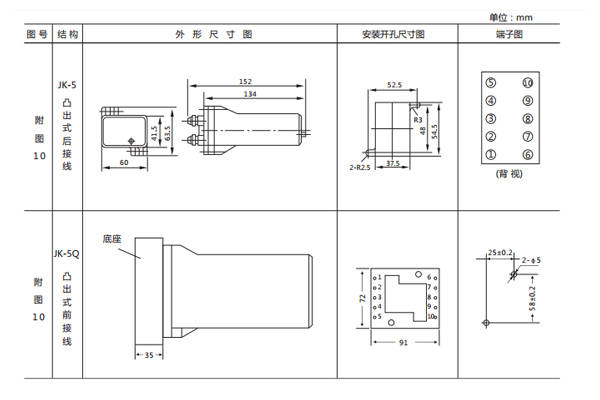

四、外形及開孔尺寸

DX-15A采用JK-5殼體，

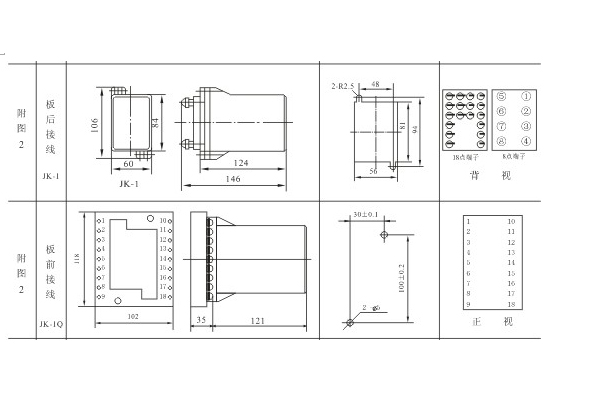

DX-15B采用JK-1殼體，
