一、DT-1/120同步繼電器的概述

同步繼電器系由電壓（流）互感器T1、T2整流濾波回路、電壓比較回路及出口回路等環節組成，裝在組合插件式殼體里。

兩個交流電壓（或電流）分別加于電壓（流）互感器T1、T2的一次繞組上，因其二次繞組反極性連接，當加在一次繞組上的兩電壓（或電流）同相時，在互感器二次所產生的電勢相抵消，二次輸出電壓等于零。（不平衡電壓不超過0.5V），比較器處于原始狀態（“–”端電位低于“＋”端電位，并輸出高電平），執行元件K不動作，當一次繞組上所加的兩電壓（或電流）不同相時，在互感器二次所產生的電勢就不能互相抵消，而產生電壓差，當電壓差值大于一定值（正端電壓）時，比較器翻轉，輸出低電平，執行元件K動作。

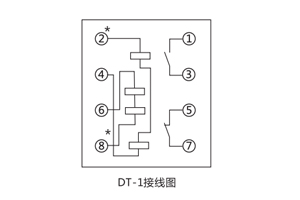

二、DT-1/120同步繼電器的接線圖

三、DT-1/120同步繼電器的介質強度

導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

四、DT-1/120同步繼電器的觸點容量

當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為250VA。

五、DT-1/120同步繼電器的技術數據

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作。

1.返回系數:不小于0.8。

2.整定刻度誤差:不大于±7.5%。同步

3.動作值 一致性:不大于6%。

4.功率消耗:不大于3VA。

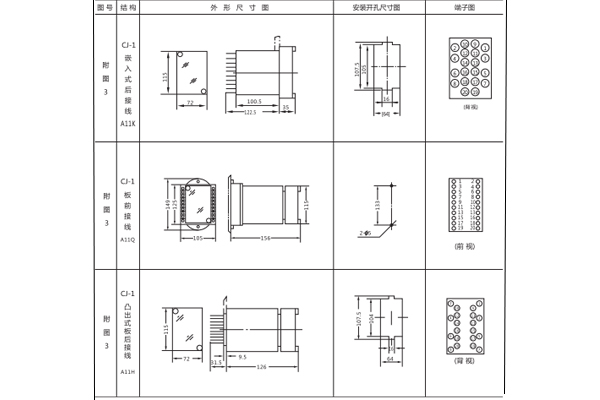

六、DT-1/120同步繼電器的安裝尺寸

DT-1采用A11殼體，如圖所示
